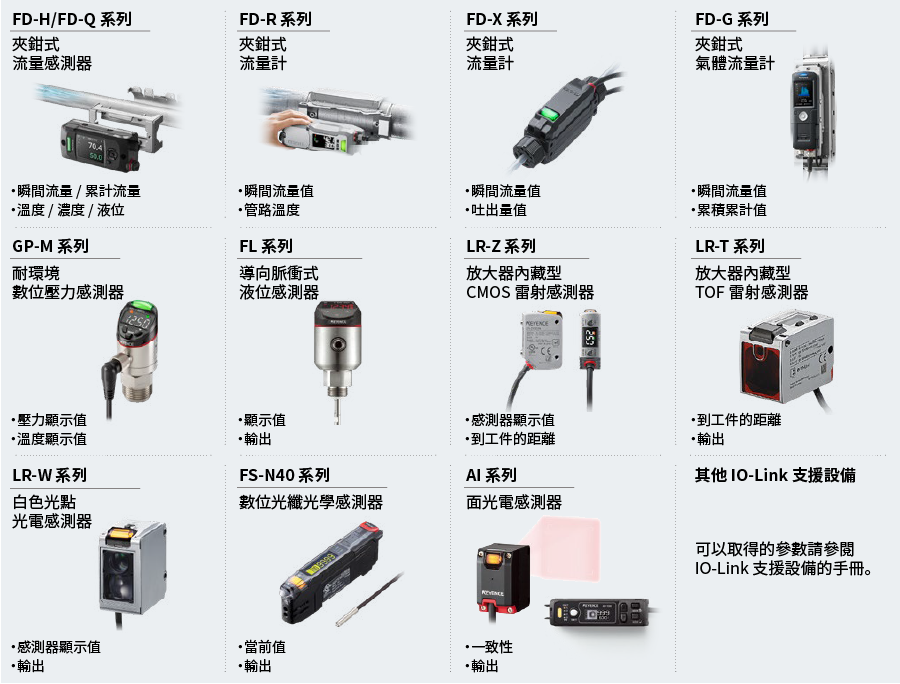

KV-X 系列 × ??NQ 系列

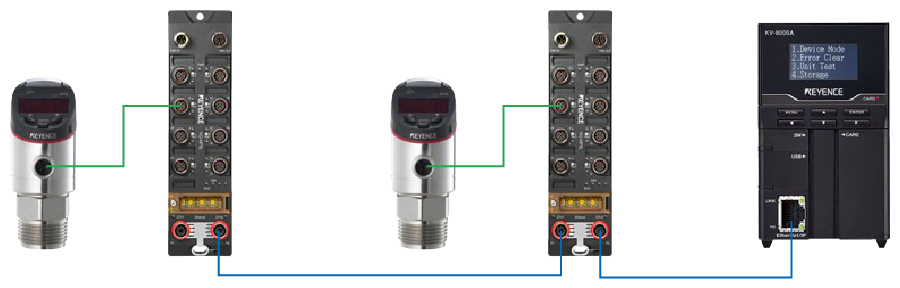

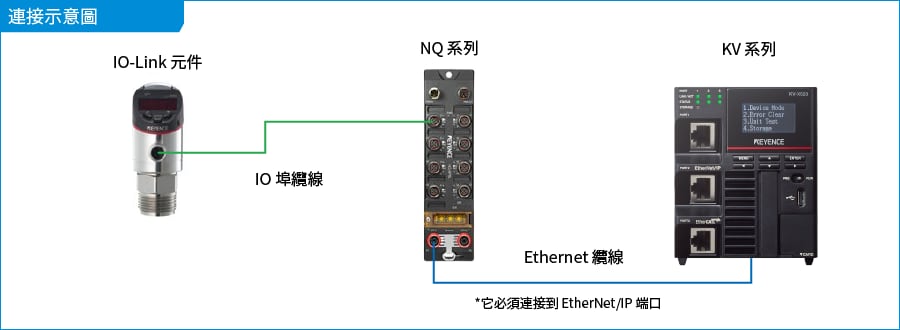

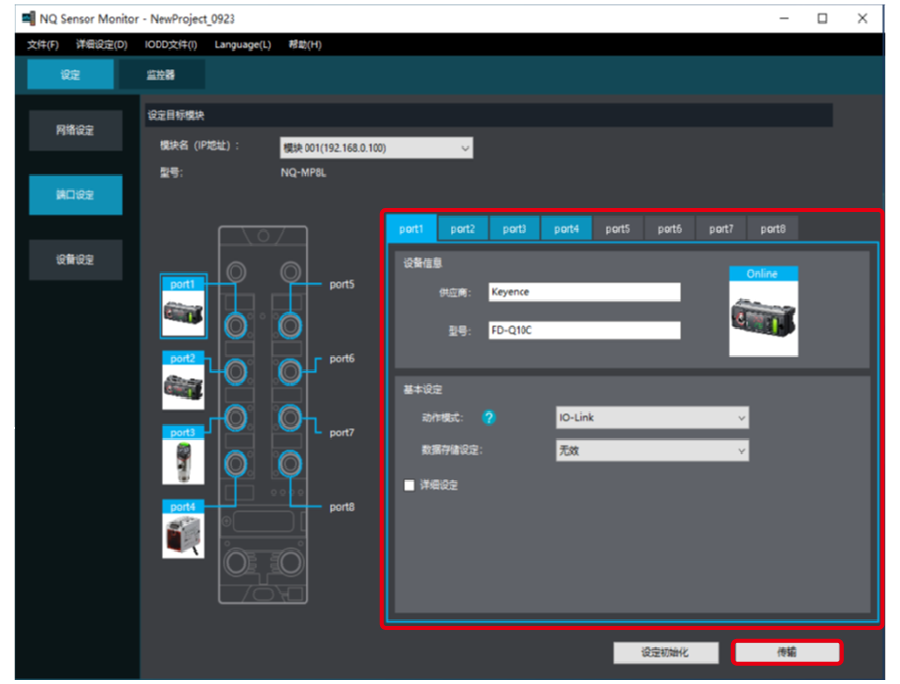

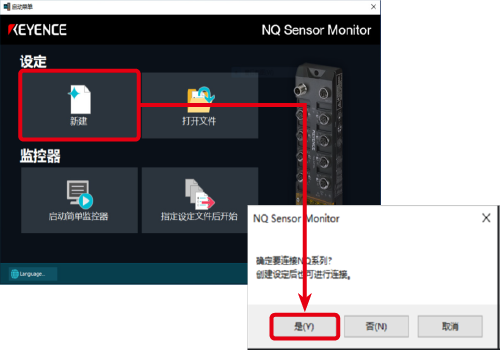

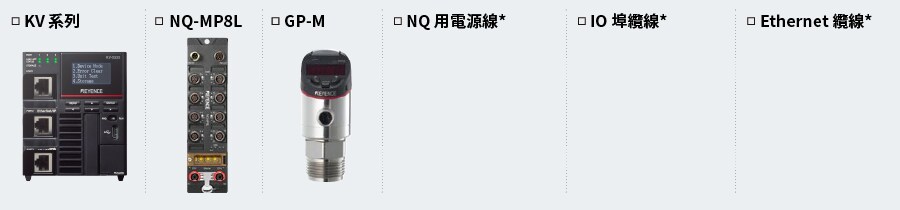

EtherNet/IP? 連接指南

1. 啟動 KV STUDIO 並創建一個新專案。將支持的機型設置為 "KV-X520"，然後點擊 [OK]。
顯示 [確認單元配置設定] 對話框。點擊 [是 （Y）]。

2. 顯示單位編輯器。在「設置單元（2）」選項卡上，點擊 EtherNet/IP 設置的圖示。此時將顯示配置類型選擇對話框。點擊 [手動 （M）]。

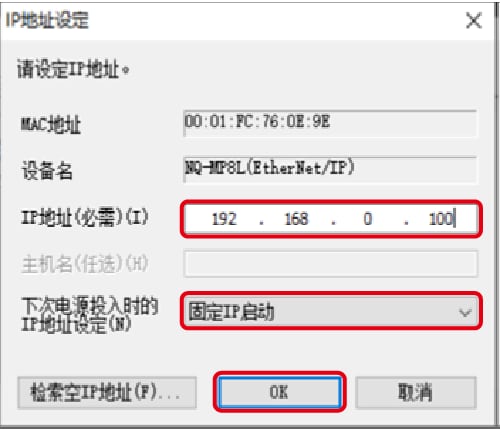

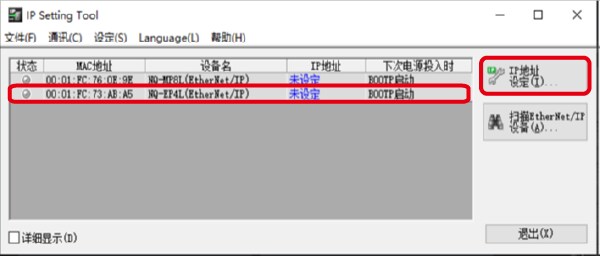

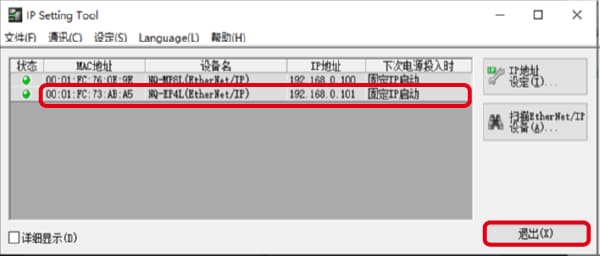

3. 在「單元設置 （2）」選項卡中，設置 KV-X 系列的 IP 位址。在此範例中配置設置如下所示。

* 需要執行Step4以導入感測器設置檔案。導入感測器設置檔案後，請繼續執行Step5。

4. 選擇 [EDS 檔案（D）] → [登錄（I）] 以導入Keyence的感測器設定檔案（ez1檔案）或 EDS檔案。

* 從Keyence網站下載感測器設定檔案。

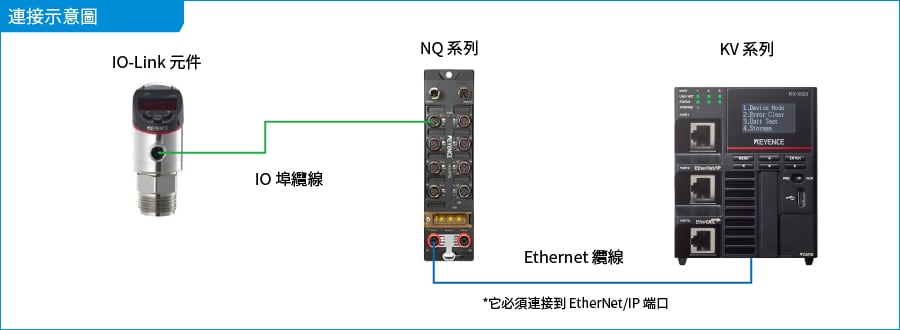

5. 使用乙太網電纜連接 KV-X 系列和 EtherNet/IP 設備後，在 [EtherNet/IP 設定] 視窗中選擇 [檔案（F）] → [自動配置（S）]。

6. 當單元編輯器上的配置與實際設備的配置不同時，會顯示一個確認專案傳輸的對話框。使用USB電纜連接PC和 KV-X 系列後，點擊 [是（Y）]。

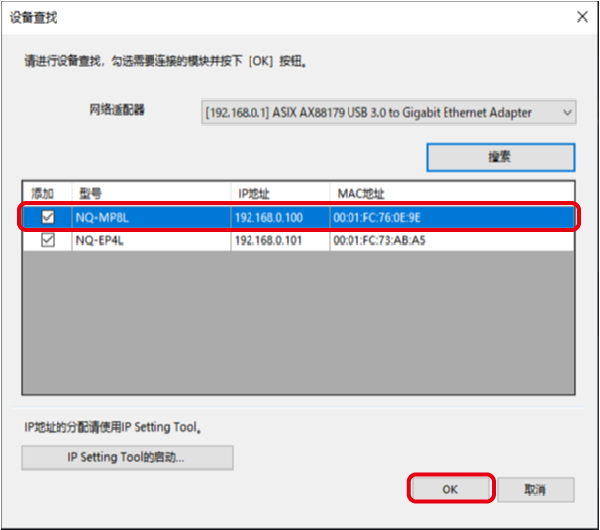

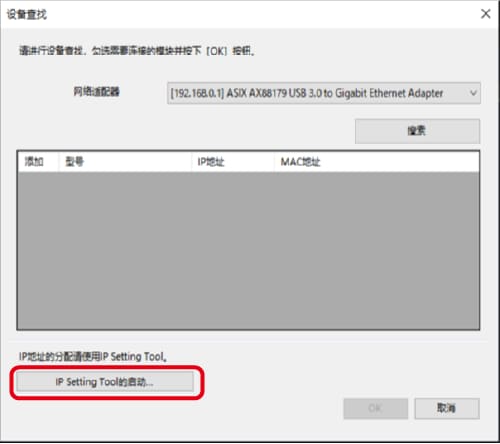

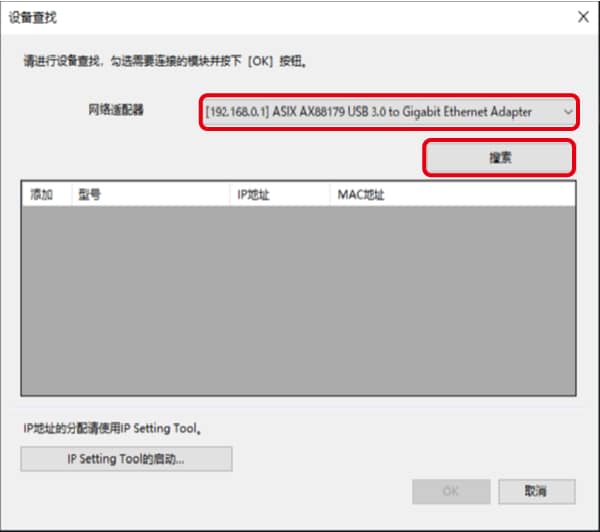

7. 專案傳輸完成後，顯示 [設備查找設定]對話框。然後點擊 [查找 （F）]。自動配置完成後，將自動添加 「Vendor Series」。然後點擊 [OK] 關閉 [EtherNet/IP 設置] 視窗。

8. 點擊[OK]以退出單位編輯器。

傳輸和監控設置數據

1. 從功能表中選擇 [監控器/模擬器（N）] > [ PLC傳輸 →監控器模式 （C）]。
　在 [PLC傳輸] 對話框中，點擊 [執行（E）]。

2. 如果在傳輸數據之前和之後都顯示以下對話框，請兩次點擊 [是（Y）]。

3. 右鍵點擊工作空間中的“Vender Series”，然後選擇 [感測器IO監控（M）]。
　可以輕鬆監控感測器的資訊。

如何通過程式來操作參數
從而更改設定值

感測器的設定值可透過以下兩種方法更改：
A : 從PC更改
B : 從階梯圖程式更改
* 以下將以感測器MU-N（FD-0*C）為例進行說明。

1. 在工作空間中展開單元配置。右鍵點擊「MU-N（FD-0*C）」並選擇 [傳輸適配器設定 （A）]。

2. 在「MU-N（FD-0*C）」的對應參數上打勾，然後輸入設定值。
　點擊 [寫入適配器 （W）] 將設定值寫入感測器。

*要讀取感測器的設置值，請選擇 [讀取適配器 （R）]。

B : 從階梯圖程式更改

透過階梯圖程序，使用顯示報文通訊來更改設置值。

要使用 KV STUDIO 執行顯示報文通訊，請使用感測器設定指令（SPWR [感測器參數寫入] 和 SPRD [感測器參數讀取]）。

1. 在編輯器模式下，創建一個階梯圖程式，如下所示。

* 有關參數編號，請參閱參數清單。
